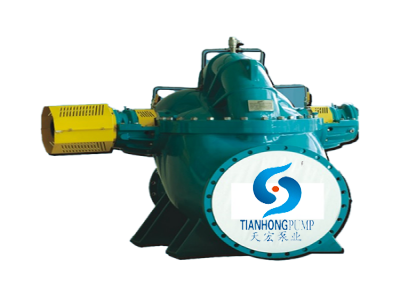

TGS型高效節能單級雙吸中開泵概述

TGS型高效節能單級雙吸中開泵為單級雙吸水平中開式離心泵，供輸送清水或物理化學性質類似于清水的其它液體。在S型泵的基礎上通過改變材質、密封結構等措施派生出SM（耐磨型）、SF（耐腐蝕型）、SY（輸送油類）型泵，S、SM、SF、SY系列產品性能參數和外型尺寸一致，可輸送介質的溫度為0℃～80℃，適用于工廠、電廠、石化、礦山、城市給排水、工業循環水、消防系統和各種水利工程等。
TGS、S seires single stage double suction horizontal split casing centrifugal pump, applicable to deliver clean water or other fluid which physical and chemical property similar to clean water. By changing material, seal structure and others base on S series, it comes SM series (wearable), SF series (anti-erosion), SY series (for oil delivering), performance data and overall dimension of S, SM, SF, SY series are the same, for delivering fluid with temperature between 0~80℃, suitable for factory, power plant, petrochemical industry, mining industry, municipal water conservancy, industry circulation water system, firefighting system and other hydraulic project, ect.
TGS型高效節能單級雙吸中開泵是我公司引進國外先進技術基礎上，聯合國內多年從事水泵研究的專家教授，開發研制的第三代高效節能雙吸中開泵新產品，該系列型譜產品性能范圍更廣、更寬、水力模型最優秀，結構合理又可靠，使用維護更多考慮人性化因素，使用戶操作維護快捷簡便。
應用領域：
TGS型高效節能單級雙吸中開泵用于輸送清水或物理化學性質類似清水的其它液體。采用耐腐蝕或耐磨材料，可輸送工業廢水、海水或含少量顆粒的渾水。廣泛應用于鋼鐵、石油化工、火力發電、礦山等工礦企業的給排水系統或冷卻循環水系統，也可應用于城市自來水、供熱系統循環水和農田排澇灌溉及各類水利工程等。

TGS型高效節能單級雙吸中開泵性能參數：

轉速：370-2970r/min
進口直徑：150-1800mm
流量范圍：77-45600m3/h(設計點)
揚程范圍：8-221m(設計點)
溫度范圍：≤80℃，軸承采用冷卻結構，泵殼采用QT400-18≤150℃
允許進口壓力：≤0.3Mpa
泵殼采用:QT400-18≤0.6 Mpa
因體顆粒：≤80mg/L

TGS型高效節能單級雙吸中開泵型號意義：

TGS350-19MA/4
TGS ---天宏泵業高效節能中開泵
350——吸入口徑為350mm
19——設計點比轉速的1/10
M——表示改型葉輪（標準葉輪不標注）
A——表示葉輪外徑第一次變化，A、B、C……依次類推
4---表示泵的配套電機為4極電機，即轉速為1480轉/分。

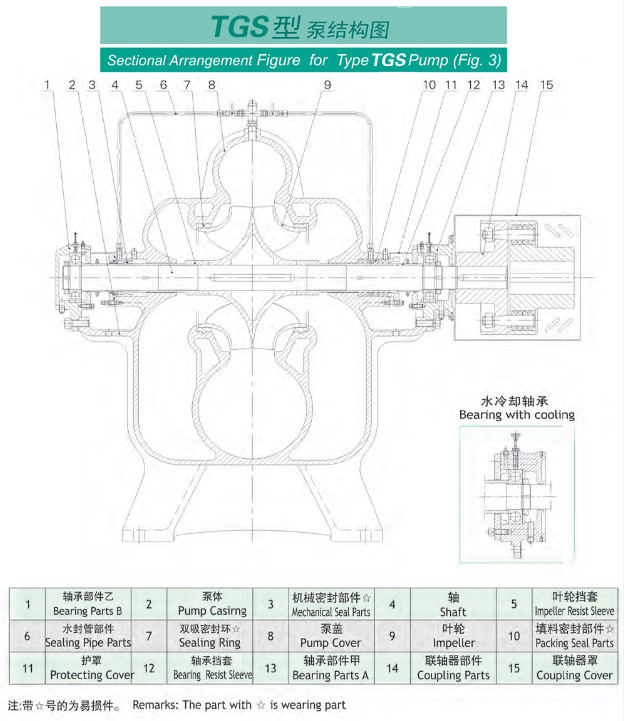

TGS型高效節能單級雙吸中開泵結構：

TGS型高效節能單級雙吸中開泵的主要零件有：密封、葉輪、軸承、軸、泵殼、防護罩等。
密封：優質機械密封，長期運行無泄漏。機械密封、非石棉軟填料和注入式軟填料結構通用，互換性強。不銹鋼軸套，維修方便。分半填料壓蓋，更換填料空間大。
葉輪：采用三元流理論設計，CFD計算模擬，效率高，商效區寬，汽蝕性能好。配備改型葉輪，型譜飽滿寬廣。相鄰葉片交錯設計，V型出口，流態好，低脈沖，振動小，效率高。階梯式密封環設計，容積損失小。采用金屬模具，數控加工，毛坯精密鑄造。
軸承：短跨距和加大直徑設計，運行平穩，壽命長。中小泵油脂潤滑，在線加油。大型泵稀油潤滑，軸承體分半設計，維修方便，在線加油。配備在線測溫裝置，確保安全運行辦。輸送高溫液全，采用水冷結構。
軸：加粗設計，剛性好，運行平穩。全密封設計，不接觸液體，維修方便。允許短時反轉，正反向旋轉共軸。
泵殼：圓形壓水室設計，效率高。雙蝸殼壓水室結構，平衡徑向力，強度好，軸承和密封受力小、壽命長。吸水室?guī)Х至鹘钤O(shè)計，進口無旋渦，運行平穩，無噪音，汽蝕性能好。進出水流道涂耐磨耐腐光滑涂料，水力損失小。自動校正泵蓋，安裝方便。外殼加強筋設計，剛性好，造型美觀。
防護罩：分半結構，符合IE標準，安全可靠。

TGS型高效節能單級雙吸中開泵技術優勢：
（1）結構緊湊，拆裝方便
先進的雙吸式結構設計，能確保大流量，高吸程；與傳統雙吸泵相比，CS型泵系統和關聯設備的安裝占地面積小。殼體的中開式設計易于拆卸，方便檢修。當需要更換零件時，無需移動泵體及進出口管路。
（2）高效率、節能
運用最先進的三元流體分析技術，研發的高效率水力模型，其效率高出以往同類產品，最高效率達94%，比傳統中開泵效率高出3%—8%。在較寬的流量范圍內具有較高的運行效率，可選用較小功率的電機，降低運行費用。
（3）環保
綜合用戶多年的使用經驗，采用具有專利的冷卻水接管部件及軸封水管路部件，保證泵房干凈，無泄漏，符合環保要求。泵運行時噪聲低、振動小、能確保舒適的工作環境。
（4）高輸送性能
采用優秀的水力模型，水泵的汽蝕性能優異，使水泵在更低的水位上穩定運行，提供水泵的抽送能力。
（5）獨特的葉輪結構設計
采用相鄰葉輪交錯設計，使雙吸泵葉輪兩次進水后，水力脈沖降到最低，降低噪聲和振動。
（6）高可靠性
高揚程泵采用雙蝸殼設計，泵體、泵蓋均設置加強筋，泵體具有很高的強度；
軸承跨距短，軸加粗設計，使得轉子運行時擾度小，穩定可靠。軸承可安裝PT100測溫元件，雙金屬溫度計，軸承測振裝置，能夠?qū)崿F(xiàn)泵房與現場對軸承的監護，實現無人值守。
所有葉輪均做6.3級靜平衡試驗，整個轉子按API610標準做2.5G動平衡試驗。
主軸采用不接觸液體的全封閉式設計，軸承部件設置唇形油封+V型密封圈組合密封結構，具有優秀的防漏油、防灰塵、防水、防濕氣功能。
（7）多種軸封供選擇
用戶可根據需要選擇填料密封，注入式軟填料密封、機械密封等。
（8）外形美觀
聘請專業的工業設計人員對泵的外觀進行了優化設計。鑄件采用金屬模制成，鑄件表面平滑，配以專有的工廠標準啞光油漆，使出廠設備外形美觀大方。
