產品分類： 中開泵

產品材質：HT250,QT400-18,ZG1Cr18Ni9Ti,ZCuZn16Si4,HT200,2Cr13,3Cr13,45等
產品流量：22~11620m3/h
產品揚程：7.7~183m
輸送溫度：+1℃~+80℃
密封形式：填料密封、機械密封

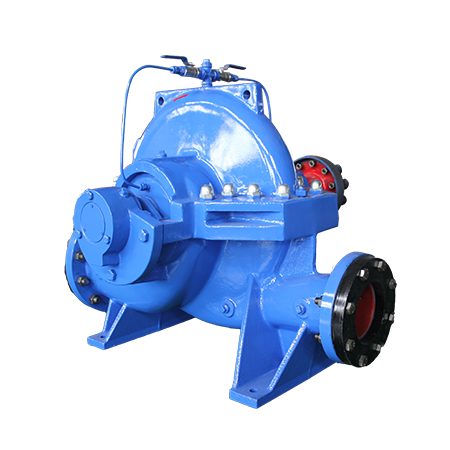

THS型單級雙吸中開泵概述：

THS型單級雙吸中開泵是我公司技術人員在吸收國外先進雙吸泵技術基礎上，借鑒國外優秀的水力模型，通過CFD分析及結構優化設計而開發的新產品。該系列產品性能范圍廣，運行平穩，效率高，使用維護方便，用戶操作簡便。
THS series single stage double suction horizontal split casing centrifugal pump, new product developed by our own, base on absorption of international and domestic advanced technology, and reference to international good hydraulic mould, and analyze through CFD and optimize of structure by our technical engineer. The features of this series pump are wide performance range, stable operation, high efficiency, convenient using and maintenance, easy operation.
在THS型泵的基礎上通過改變材質、密封結構等措施派生出THSM（耐磨型）、THSF（耐腐蝕型）、THSY（輸送油類）型泵，THS、THSM、THSF、THSY系列產品性能參數和外型尺寸一致，另外在THS型泵的基礎上通過改變安裝方式派生出THSL型單級雙吸立式中開泵，全系列水泵可輸送介質的溫度為0℃～80℃，適用于工廠、電廠、自來水廠，石化、礦山、消防系統、船舶工業、城市給排水、農田灌溉和各種水利工程等，是傳統型單級雙吸中開泵的全面升級換代產品。

By changing material, seal structure and others base on THS series, it comes THSM series (wearable), THSF series (anti-erosion), THSY series (for oil delivering), performance data and overall dimension of THS, THSM, THSF, THSY series are the same, besides, by changing of installation method base on THS series pump, it comes THSL series single stage double suction vertical split casing centrifugal pump, for delivering fluid with temperature between 0~80℃, suitable for factory, power plant, running water plant, petrochemical industry, mining industry, firefight system, shipping industry, municipal water conservancy, farmland irrigation, and other hydraulic projects, etc. This series pump is completely upgrade products base on traditional series single stage double suction split casing centrifugal pump.

THS型單級雙吸中開泵型號意義：

THS(M、F、Y)L-200-670AF
THS—天宏泵業普通型雙吸中開泵
THSM—天宏泵業耐磨型雙吸中開泵
THSF—天宏泵業耐腐蝕型雙吸中開泵
THSY—天宏泵業雙吸中開油泵
L—表示立式安裝，臥式安裝時無此標記
200—表示水泵出口直徑為200mm
670—表示水泵名義直徑為670mm
A—葉輪切割標記
F—從傳動端看，水泵轉子逆時針方向旋轉(標準型順時針旋轉無此標記)

THS型單級雙吸中開泵工作范圍：

出口口徑：DN 80～800mm
流量：Q 22～11620m3/h(設計點)
揚程：H 7.7～183m(設計點)
進口口徑：P≤0.2Mpa
工作溫度：+1℃～80℃

THS型單級雙吸中開泵結構特點：

小型THS泵（規格：THS80-210至THS350-510，以下同）可臥式安裝或立式安裝，大型THS泵（規格：RHS350-630至THS800-990，以下同）臥式安裝。水泵進出口法蘭可按GB標準、ISO標準、DIN標準、BS標準或ANSI標準設置。
THS型泵主要由泵體、泵蓋、葉輪、軸系部件、聯軸器、部洗水管部件等零部件組成。泵的進、出均在水泵軸心線下方，與軸線垂直呈水平方向，且在同一直線上。泵體、泵蓋為水平中開，檢修時不需拆卸管路和電機。
泵體、泵蓋采用對稱雙流道吸入，使進口無旋渦，降低進口損失。葉輪采用對稱雙吸，理論上軸向力平衡，葉輪除基本型外可改型設計及切割，擴大其使用范圍。
軸系部件：軸系部件有兩種不同的結構，一種用于小型THS泵，另一種用于大型THS泵。小型THS泵的軸系由軸、軸套、密封體、軸承體、軸承壓蓋、軸承等組成。密封體與泵體、泵蓋組成葉輪的工作室。大型THS泵的軸系由軸、軸套、填料套、軸承座、軸承蓋、軸承、鎖緊螺母等組成。
軸完全密封、不接觸介質、不銹蝕、運行壽命長。
軸封：標準的軸封腔可采用填料密封或機械密封。填料沖洗水或機封沖洗水由“沖洗水管部件”從泵蓋的吐出室引入或從外部接入。
軸承的選擇：
對于臥式泵，兩端采用油脂潤滑球軸承，也可以選用稀油潤滑結構。
對于立式泵，上端為油脂潤滑軸承，下端為采用介質潤滑的聚四氟乙烯導軸承或銅導軸承。
旋轉方向：從傳動端看，水泵轉子順時針方向旋轉（標準型），根據用戶需要，也可生產為逆時針方向旋轉，需在訂貨時特別說明。
